РУЧНЫЕ ИНСТРУМЕНТЫ ДЛЯ ОПРЕССОВКИ НАКОНЕЧНИКОВ
Ручные инструменты для опрессовки втулочных наконечников
Ручной зажимный пресс Stripper 2,5 plus
Ручной зажимный пресс тип PZ 10 RB /0,08-10
Ручной зажимный пресс тип РК
Ручной зажимный пресс тип WZ 4,8-6,3; WZ
4,8; WZ 6,3
Ручные инструменты для
опрессовки медных наконечников
Ручной зажимный пресс тип WK 2,5; WK 6
Ручной зажимный пресс тип WZ 6-25 /6 КТ
Ручной зажимный пресс тип К 18
Ручной зажимный пресс тип К 19
Ручной зажимный пресс тип К 22
|
|
Универсальный инструмент предназначенный для
снятия изоляции с проводов, зажима
изолированных втулочных наконечников согласно
DIN 46228 и резки
проводов.
|
Тип
|
Сечение
провода [мм²]
|
Длина
[мм]
|
Вес
[кг]
|
Арт. No
|
|
Stripper 2,5 Plus
|
0,5÷2,5
|
210
|
0,26
|
320-000905
|
Наконечники находятся в магазине в виде
ленты – подаются автоматически.
Изоляция снимается лобовой стороной
инструмента, а зажим наконечников
и отрезка проводов производится боковой
стороной инструмента.
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх

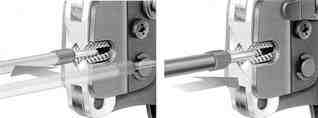

Предназначен для ручного зажима втулочных
наконечников типа Н и НI. Инструмент универсален, имеет только одно лобовое
гнездо для
зажима втулочных наконечников типа Н и НI проводов различного
сечения. Позволяет также вводить провод сбоку
в зажимное гнездо. Инструмент снабжен
блокировкой, которая обеспечивает повторяемость зажимаемого соединения.
|
|
Тип
|
Сечение
провода
[мм²]
|
Длина
[мм]
|
Вес
[кг]
|
Арт. No
|
|
PZ 10 RB /
0,08-10
|
0,08÷10
|
190
|
0,475
|
320-000955
|
|
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
|
|
Предназначены для зажима втулочных
изолированных и неизолированных
наконечников типа Н и НI. Инструмент снабжен
блокировкой, которая обеспечивает
повторяемость зажатия наконечников на
проводе.
|
Тип
|
Сечение
провода [мм²]
|
Длина
[мм]
|
Вес
[кг]
|
Штамп
Арт. No
|
Кримпер
Арт. No
|
|
PK 2,5
|
0,14÷2,5
|
190
|
0,35
|
320-000319
|
320-000318
|
|
PK 4
|
0,25÷6
|
320-000311
|
320-000305
|
|
PK 16
|
6÷16
|
320-000316
|
320-000315
|
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
|
|
Предназначены для зажима штырей и насадок
без изоляции шириной 4,8 и 6,3 мм сечением
0,5÷6 мм². Инструмент снабжен блокировкой, которая
обеспечивает повторяемость зажатия
наконечников на проводе.
|
Тип
|
Ширина
након-ка
[мм]
|
Сечение
Провода
[мм²]
|
Длина
[мм]
|
Вес
[кг]
|
Штамп
Арт. No
|
Кримпер
Арт. No
|
|
WZ 4,8-6,3
|
4,8; 6,3
|
0,5÷2,5
|
205
|
0,40
|
330-000405
|
330-000401
|
|
WZ 4,8
|
4,8
|
0,5÷2,5
|
225
|
0,50
|
330-000332
|
330-000330
|
|
WZ 6,3
|
4,8; 6,3
|
0,5÷6
|
225
|
0,50
|
330-00342
|
330-000340
|
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
|
|
Предназначены для зажима наконечников без
изоляции. Все инструменты
снабжены
блокировкой, которая
обеспечивает повторяемость зажатия
наконечников на проводе,
а также механизмом компенсирующим возможный износ.
|
Тип
|
Наконечники
типа
|
Сечение
провода
[мм²]
|
Длина
[мм]
|
Вес
[кг]
|
Штамп
Арт. No
|
Кримпер
Арт. No
|
|
WK 2,5 /0,2-2,5
|
KO, KW, KI,
KP, KL
|
0,2÷2,5
|
190
|
0,35
|
360-001206
|
360-001201
|
|
WK 6 /0,5-6
|
0,5÷6
|
360-001231
|
360-001230
|
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
|
|
|
Предназначен для зажима наконечников типа: KOR, KL.
|
Тип
|
Сечение
провода
[мм²]
|
Длина
[мм]
|
Вес
[кг]
|
Штамп
Арт. No
|
Кримпер
Арт. No
|
|
WZ 6-25 /
6 KT
|
6÷25
|
354
|
0,78
|
360-001950
|
360-001800
|
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
Механический ручной пресс с вращающейся
головкой. Очень универсален, практичен, надежен.
Вес: 2,5 кг. Длина: 600÷900 мм (регулируемая длина плеч). Матрицы в конце раздела
|
Арт. No 340-020100
|
Металлическая коробка типа P-K18/19/22 для
ручных
инструментов К18 и матриц. Очень практична.
Арт. No 397-100200
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
Механический
ручной пресс с вращающейся головкой. Очень универсален, практичен, надежен.
Вес: 2,9 кг. Длина: 600÷800 мм (регулируемая длина
плеч) Матрицы в конце раздела
|
Арт.No 340-025100
|
Металлическая
коробка типа P-K18/19/22 для ручных
инструментов
К19 и матриц. Очень практична.
Арт. No 397-100200
|
ххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххххх
Механический
ручной пресс с вращающейся головкой. Очень универсален, практичен, надежен.
Вес: 2,9 кг. Длина: 560÷860 мм (регулируемая длина
плеч) Матрицы в конце раздела
|
Арт.No 340-033001
|
Металлическая
коробка типа P-K18/19/22 для ручных
инструментов
К22 и матриц. Очень практична.
Арт. No 397-100200
|
